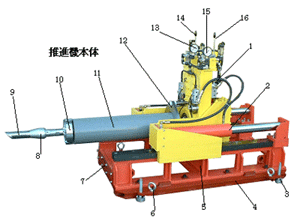

 ●推進機各部名称
推進機
 1.油圧モーター  2.推進シリンダー
 3.高さ調整ボルト  4.アンダーベース
 5.基本ベース  6.アイボルト
 7.溶接プレート  8.ロータリージョイント
 9.パイロッドヘッド  10.コンドルカッター
 11.塩ビ管φ200  12.押しフランジ
 13.回転側圧力計

 14.正転・逆転

   切替レバー

 15.推進側圧力計

 16.前進・後進

   切替レバー

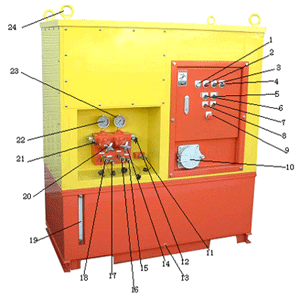

 ●油圧ユニット各部名称
油圧ユニット
 1.電源ランプ

 2.ファンクーラー

  運転ランプ

 3.回転側ポンプ

  運転ランプ

 4.推進側ポンプ

  運転ランプ

 5.推進側ポンプ

  運転スイッチ

 6.回転側ポンプ

  運転スイッチ

 7.推進側ポンプ

  停止スイッチ

 8.回転側ポンプ

  停止スイッチ

 9.非常停止ボタン  10.電源コネクタ
 11.ドレンポート

 12.回転側圧力

   調整バルブ

 13.ドレンプラグ

 14.回転ストップ

   バルブ

 15.油圧モーター

   戻り口

 16.油圧モーター

   加圧口

 17.ジャッキ側戻り口

 18.ジャッキ側

   加圧口

 19.油面計

 20.推進ストップ

   バルブ

 21.推進側圧力

   調整バルブ

 22.推進側圧力計
 23.回転側圧力計  24.アイボルト
